ZXFJ系列地下管道防腐層檢測儀

能在不挖開覆土的情況下，方便而精確地檢測出埋地管線的位置、走向、深度、防腐層破損點的精確位置，漏點大小

參考標準：

●采用平面化設計，鍵盤操作，提高了野外使用的可靠性

●顯示防腐層破損點信號強度的dB值，確定防腐層破損點大小，無需依靠經驗判斷

●發射機和接收機電源內置，均采用大容量鋰電池組供電，節能環保并大大減輕儀器重量

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXFJ系列地下管道防腐層檢測儀能在不挖開覆土的情況下，方便而精確地檢測出埋地管線的位置、走向、深度、防腐層破損點的精確位置，漏點大小。該儀器也可用于對于水泥瀝青等高阻抗在表面的管道防腐層檢測，解決了國外同類儀器在水泥瀝青路面無法進行管道防腐層檢測的難題。

性能特點

1. 采用平面化設計，鍵盤操作，提高了野外使用的可靠性。

2. 儀器外殼ABS材料，體積小、質量輕、操作方便;

3. 采用全新數字濾波技術,抗干擾能力更強;

4. 采用“人體電容法”檢測防腐層破損點，水泥瀝青路面輕松檢測。

5. 顯示防腐層破損點信號強度的dB值，確定防腐層破損點大小，無需依靠經驗判斷;

6. 金屬鍍金連接器，提高野外使用的可靠性;

7. 管道深度和電流大小測量可直讀，操作簡單、便捷;

8. 帶有導向功能指示管道走向，形象直觀，檢測速度更快;

9. 接收機動態調節范圍寬，是通用防腐層檢測儀的100倍;

10. 發射機多頻率輸出，適應更多的應用現場;

11. 萬用表功能：可測量輸出電壓、電流、阻抗和功率;

12. 發射機和接收機電源內置，均采用大容量鋰電池組供電，節能環保并大大減輕儀器重量。

技術指標

發射機
工作頻率	128Hz、512Hz、1KHz
功率	0～30W，正弦波，功率可調節
輸出阻抗匹配	5-500Ω，自動匹配
發射距離	0.03-5km，可逐漸向5km外移動
工作電源	可充電鋰電池
工作溫度	－20℃～+50℃
重量	3.2Kg（含電池）
探管儀
定位精度	≤10cm
測深精度	管道埋深±5%（無鄰近管線干擾）
電流精度	實際電流的±5%（無鄰近管線干擾）
測深范圍	≤6m
定位模式	谷值法、寬峰法
工作電源	可充電鋰電池
工作溫度	－20℃～+50℃
重量	3Kg（含電池）
檢測儀
檢漏精度	≥0.25mm2
動態調節范圍	0.01-99；可確定防腐層破損點大小
工作電源	7.4V鋰電池
工作溫度	-20℃～+50℃
重量	0.6Kg（含電池）
外形尺寸	165mm×90mm×68mm
規格	信號強度dB值顯示+耳機+金屬連接器+直讀測量深度和電流，定位左右箭頭
寬動態范圍	動態范圍是常規產品的100倍

選型一覽表：

型號	規格
ZXFJ-228C	信號強度dB值顯示+耳機+金屬連接器+直讀測量深度和電流，定位左右箭頭/頻率：128Hz、512Hz、1KHz

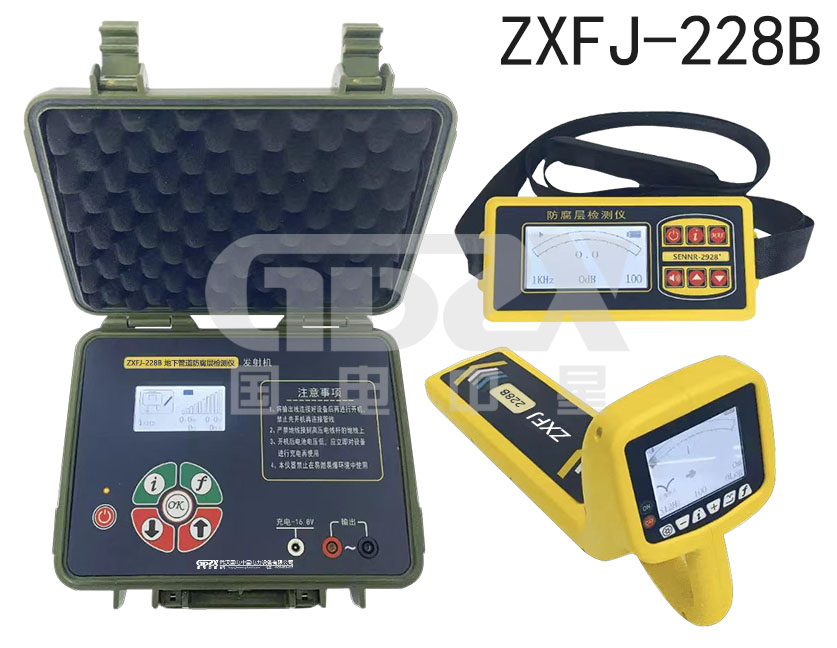

ZXFJ-228B	信號強度dB值顯示+耳機+金屬連接器+直讀測量深度和電流，定位左右箭頭/頻率：512Hz、1KHz

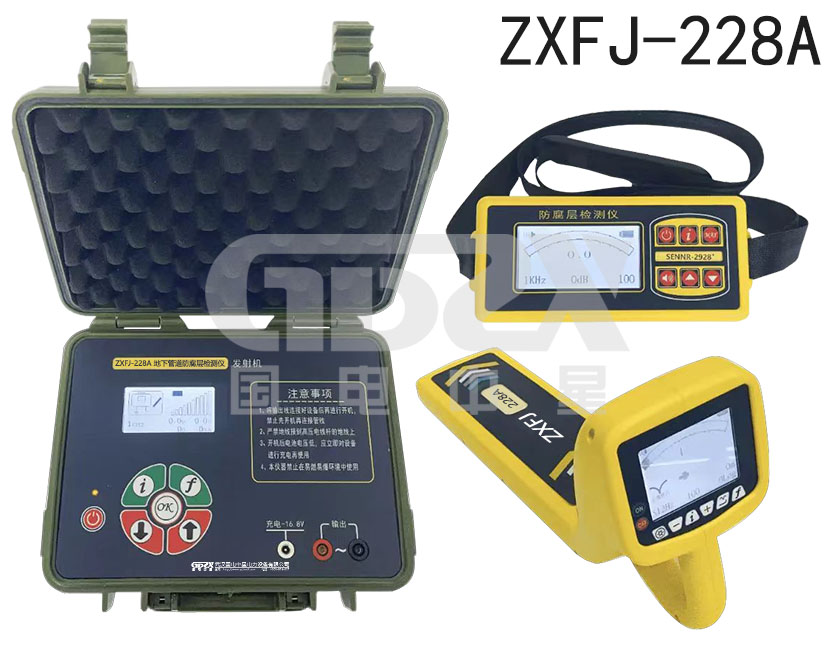

ZXFJ-228A	信號強度dB值顯示+耳機+金屬連接器+直讀測量深度和電流，定位左右箭頭/頻率：512Hz

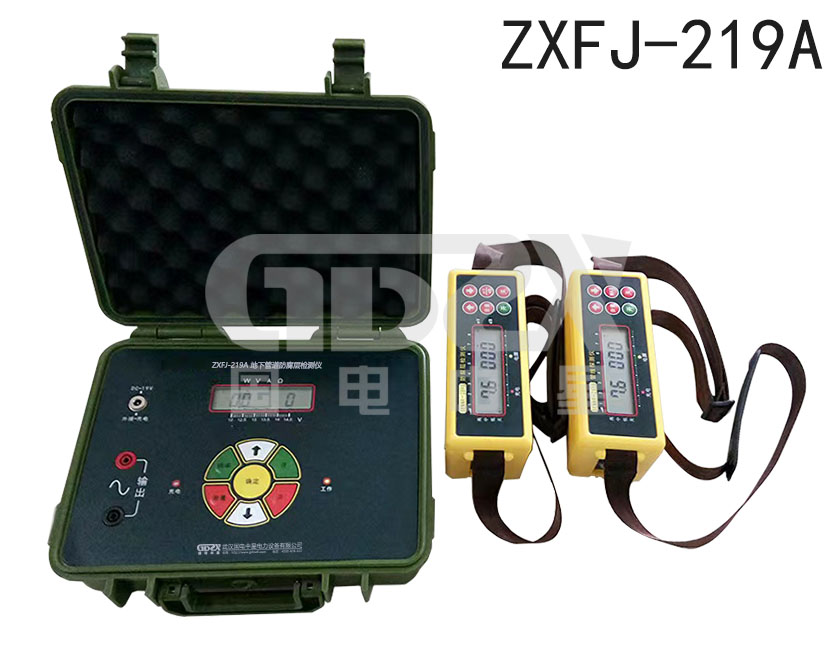

ZXFJ-219A	信號強度dB值顯示+耳機+金屬連接器，提高野外使用可靠性/頻率：512Hz

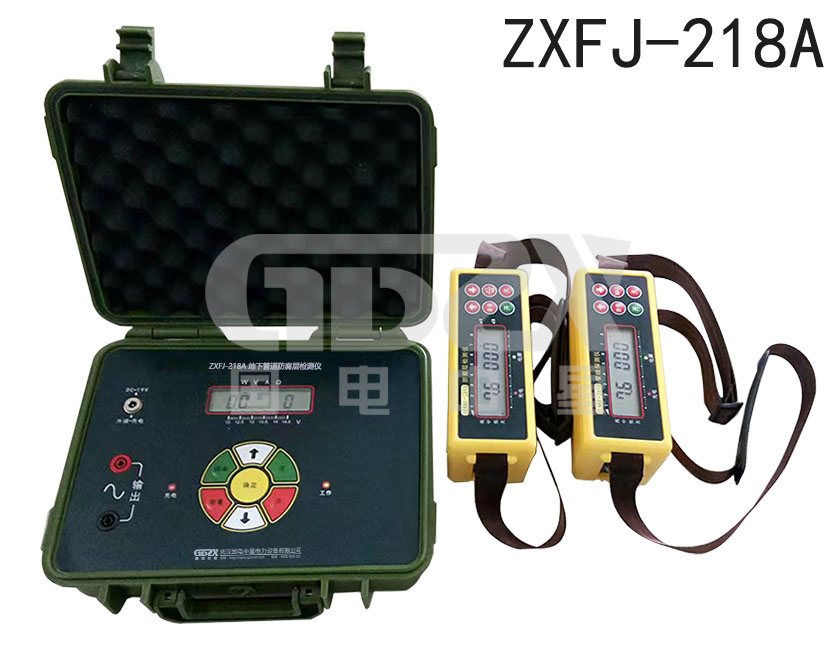

ZXFJ-218A	頻率：512Hz
