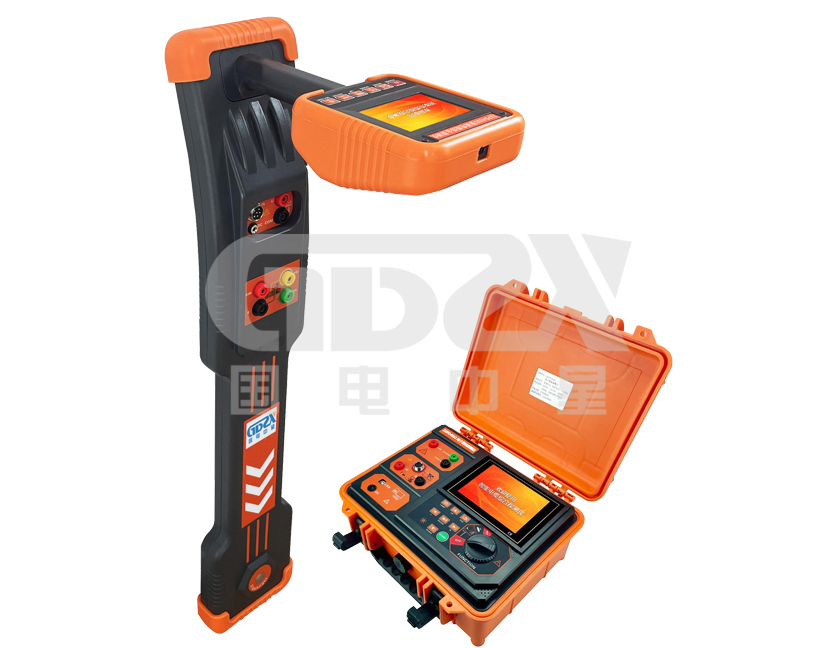

功能

管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、接地電阻測試、外部電壓測試

電源

7.4V DC 2600mAh 可充鋰電池

輸入方式

內置接收線圈；外連接柔性卡鉗、聽診器

接收頻率

主動探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197KHz

工頻被動探測頻率：50Hz和250Hz

射頻被動探測頻段：中心頻率分別為33kHz、82kHz

管線

寬峰法、窄峰法、音谷法

管線探測顯示

經典定位模式，全屏信號模式，信號曲線模式

管線探測檢測范圍

直連法： 一般可以達到線纜長度0-20公里，主要由接地電阻、線纜電阻和線纜埋地深度決定

耦合法：一般可以達到線纜長度0-10公里，主要由接地電阻、線纜電阻和線纜埋地深度決定

感應法：適用于埋地深度小于2m的線纜

深度精度

平面位置精確定位精度：目標電纜或管線的中心軸線位置：±2.5%

聲音指示

隨信號強度變化的調頻音調

干擾距離

使用耦合法和感應法時，發射機均會在近距離內產生干擾，干擾的距離和發射功率及頻率有關，功率越大、頻率越高則干擾越強。

接收機和發射機的最小距離往往需要試驗確定：管線探測：耦合法5m 之外，感應法20m之外可確認為無干擾

電纜識別：耦合法5m之外可確認為無干擾

電纜識別

鑒別方式：柔性卡鉗智能鑒別、聽診器鑒別；可標定電纜數量：1～10條；

標定值：接收信號與發射信號的電流百分比在標定值 75%-135%之間為識別成功條件之一；

方向性：發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一

電纜識別檢測范圍

直連法：可識別回路電阻為0Ω～8kΩ的信號 (一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定)

耦合法：可識別回路電阻為0Ω～200Ω的信號；(一般可以達到線纜長度 0-10公里，主要由接地電阻與線纜電阻決定)

接地電阻

測試量程：0.001Ω~2.00kΩ；測試方式：精密4線法測量

測試電流：6.00mA Max

電壓測量

量程：AC0~600V；精度：±2%±3dgt

液晶

3.5英寸彩屏液晶

尺寸

約 290mm(長)×128mm(寬)×700mm(高)

質量

1.90Kg

充電器

DC8.4V，1A

照明燈功率

1W Max

連接接口

1X mini-B USB接口（用于固件升級）；1X DC充電口

1X柔性卡鉗連接插座；2X外部電壓測試線連接接口

4X接地電阻測試線連接接口

柔性電流鉗

長約620mm，線徑約8mm

線圈內徑

φ200mm（可以根據需要定制更大口徑）

測試線

1X黃色測試線15m；1X紅色測試線10m

1X綠色測試線3m；1X黑色測試線3m

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃~50℃，≤95％RH，無結露

耐壓

AC2000V/rms(外殼前后兩端之前)

適合安規

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2

發射機規格

功能

管線路徑探測、電纜識別時多種頻率信號發射方式；絕緣電阻測試

電源

11.1V DC 5200mAh 可充鋰電池

輸出方式

直連輸出、感應法、卡鉗耦合

輸出頻率

640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz

輸出功率

10W Max，10檔可調，全自動實時阻抗匹配

直連輸出電壓

150Vpp MAX電路保護，具有過載和短路保護

絕緣測試電壓

100V、250V、500V、1000V、2500V

絕緣電阻量程及精度

0.01MΩ~25.0GΩ；±3%rdg±5dgt

25.0GΩ~2.50 TΩ；±15%rdg±5dgt

液晶

5.6英寸 LCD 彩屏液晶

儀表尺寸

約320mm(長)×275mm(寬)×145mm(高)

質量

發射機3.85Kg；發射鉗1.12kg

充電器

DC 12.6V，1A

發射鉗尺寸

長寬厚250mm×140mm×35mm

發射鉗內徑

φ105mm（125mm、150mm 可選）

發射鉗線長

3m

連接接口

1X Type-B USB接口（用于固件升級）；1X DC充電口

1X信號發射鉗連接插座；2X直連測試線接口

3X絕緣電阻測試線接口

測 試 線

紅色測試線3m，綠色測試線3m，黑色測試線3m

抗壓

發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力

耐壓

AC 3700V/rms(儀器箱頂面與底面之前) 電磁特性 IEC61326(EMC)

適合安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級 2)
