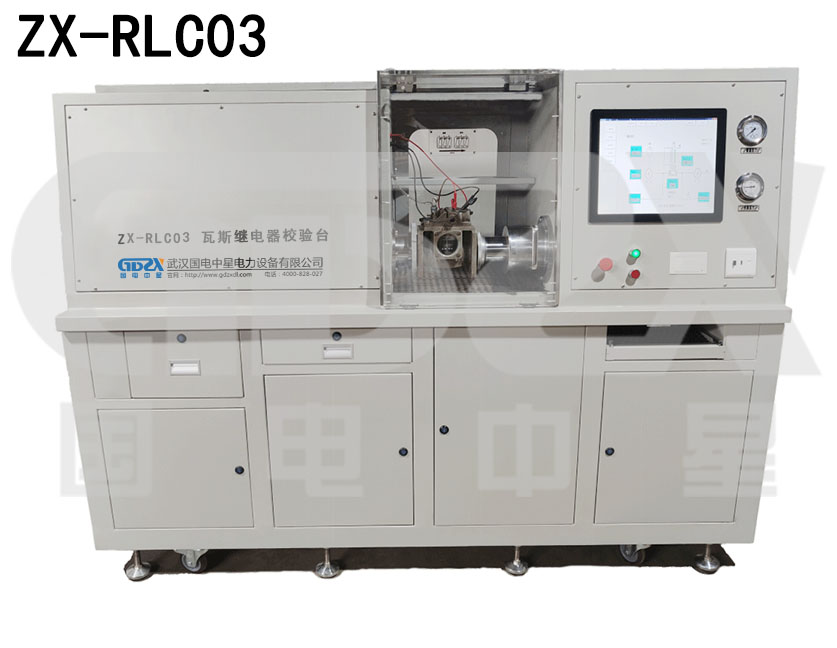

ZX-RLC系列瓦斯繼電器校驗臺
用于國產及國外各種型號瓦斯繼電器的校驗
參考標準:
●采用高度集成化設計,便于設備運維管理,附件少不易丟失
●繼電器裝夾處設有透明防護門,提高了操作人員使用安全
●控制系統具有高度邏輯保護機制,設備運行過程中當出現工況異常時,系統實時監測并提示異常狀態,自動終止運行
ZX-RLC系列瓦斯繼電器校驗臺是一種全新設計的氣體繼電器的校驗和檢測設備。該校驗臺模擬變壓器內部故障時氣體繼電器動作機理,采用新一代嵌入式控制和高精度傳感器測量技術,準確檢測瓦斯繼電器動作流速值和動作氣體容積值,測試速度快,準確性高,試驗重復性好。采用液壓傳動壓緊機構,安置瓦斯繼電器操作輕松省力,自動化程度高。
1. 采用高度集成化設計,便于設備運維管理,附件少不易丟失。易損器件大量采用通用標準件,降低后期運維成本。所有緊固件及主要結構件均采用 304 不銹鋼,提高了設備使用壽命。
2. 繼電器裝夾處設有透明防護門,提高了操作人員使用安全??刂葡到y(tǒng)具有高度邏輯保護機制,設備運行過程中當出現工況異常時(例如:執行器件、壓力傳感器、流量計、計量泵等),系統實時監測并提示異常狀態,自動終止運行。
3. 采集系統:上下位機通訊采用了自主研發的 CAN 總線架構,提高了高速數據采集響應時間及采集系統使用壽命。設有重瓦斯流速、輕瓦斯容積采樣節點各三對,可在一次檢測項目中完成三個節點采樣,并顯示出三個節點狀態。
4. 管路結構:采用 25、50、80 三獨立檢測管道,流量計及繼電器設有前后穩流直管段,可滿足流體相關計量標準。
5. 流速檢測:采用矢量變頻器控制離心油泵循環油流,減小了油泵輸出時對流量計及繼電器產生的脈動流,提高了油流的穩定性。采用φ25、 φ50、φ80 三口徑獨立流量計(非共用)脈沖輸出高速測頻(V=Qv/S(V=流速;Qv=流量;S=管道截面積),從而提高流速檢測準確性。
6. 容積檢測:采用齒輪計量泵脈沖計數,通過模擬量輸出信號,控制計量泵電機轉速,精確記錄脈沖次數,提高了容積檢測準確性及檢測范圍。
7. 壓力檢測:采用離心油泵堵轉施加油壓,壓力變送器模擬量輸出采樣。
8. 裝夾部分:采用單邊懸掛對中液壓自動夾緊機構,同心偏差小于±3mm,大大降低裝夾工作強度。
9. 人機交互:采用一體化嵌入式設計,操作界面友好,整機自動化程度高。設備嵌有全彩電容觸摸顯示器、無線鍵鼠,可簡單直觀的對系統進行流速、容積、密封檢測的相關操作,并同時編輯打印相關檢測報告,且可以保存數據以便隨時調閱和打印。
10. 信號采樣:信號采樣接點設置有三對重瓦斯、三對輕瓦斯,可一次試驗同時采集三對接點信號,并可自動判斷接點狀態。
11. 電氣主線路采用 AC380V,總功率 9.5KW;
12. 檢測臺設有油溫加熱系統,可設定系統油溫;
13. 先進的邏輯保護機制控制相關器件,當出現超壓、延時、泄漏等,系統可快速終止檢測流程,并彈出相關提示對話框,準確判斷故障原因;
14. 采用 19英寸全彩觸摸顯示器一體式設計,圖形顯示操作過程由系統自動完成,無需人工干預;
15. 嵌入 PC 系統可直觀的對重瓦斯流速、輕瓦斯容積、油壓密封單項檢測及綜合項目檢測??删庉嫏z測報告微打,也可嵌入模板通過 WIFI 或有線網絡進行 A4 打印;
16. 檢測系統軟件由我公司自主開發,具有完全知識產權。軟件基于WIN平臺運行可以兼容第三方軟件,可實施網絡遠程系統升級和維護
技術指標 | 技術參數 |
流速檢測范圍 | Φ25:0~4.1m/s Φ50:0~3.1m/s Φ80:0~2.1 m/s 最小分辨率0.01m/s,精度0.1級 |
氣體容積檢測范圍 | 0~999ml,最小分辨率1ml,精度0.1級 |
密封性能試驗 | 0.20MPa,20~120分鐘, 最小分辨率1Kpa,精度0.1級 |
試驗介質 | 氣體繼電器試驗介質為各類變壓器油 |
工作電壓 | AC380V,功率5KW |
工作溫度 | -10℃~+60℃ |
外形尺寸 | 2200×750×1400mm (長×寬×高) |
凈重 | 720kg |
選型一覽表:
型號 | 規格 |
ZX-RLC01 | |
ZX-RLC03 |
注:了解更多國電中星產品信息請進入 產品中心 。服務熱線:400-0828-027
-
