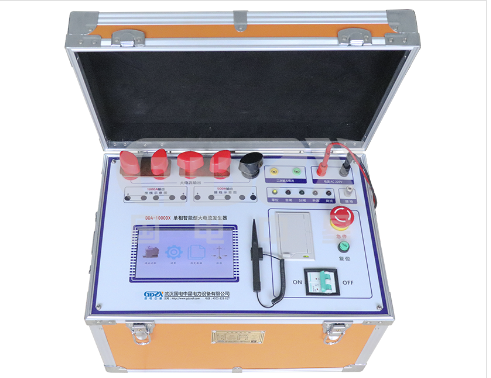

智能型大電流發生器DDA-1000DX的技術解析與創新應用

發布時間:2025-05-26 瀏覽數:7

一、引言
      隨著電力系統智能化發展需求,DDA-1000DX單相智能型大電流發生器作為新一代電力測試設備,通過集成微電子處理技術和人機交互創新設計,實現了大電流測試的精準化、智能化和安全化。本文從技術架構、核心性能及創新應用三個維度,深入剖析該設備的技術特點與實際應用價值。


二、技術亮點解析

1.智能人機交互系統
     采用7英寸彩色觸摸屏構建HMI人機界面,集成狀態實時監測、參數可視化設置和智能引導功能。創新設計的三級安全操作邏輯(參數設置→智能校驗→執行測試)有效防止誤操作,配合語音報警系統(2kHz/4kHz雙頻警示)顯著提升操作安全性。

2.動態PID電流控制技術
     基于模糊控制算法實現電流輸出的非線性調節,當電流接近目標值時自動切換至±0.5%FS微調模式。實測數據顯示,1000A滿量程輸出時,上升時間縮短至常規設備的60%(典型值8.5s),且超調量控制在0.3%以內。

3.多重安全防護體系
     構建了"硬件保護+軟件監控"的雙重防護機制:

過流保護:分級閾值觸發(120%額定值瞬時切斷/110%延時300ms)

熱防護:IGBT模塊內置溫度傳感器(±1℃精度)

電磁兼容:通過GB/T17626四級標準測試

三、核心參數與技術實現

1.功率拓撲優化
       采用LLC諧振變換器架構,實現5kVA容量下效率提升至93%(常規設備約85%)。通過ZVS/ZCS軟開關技術,將開關損耗降低40%,確保設備可持續運行時間延長至同類產品的1.5倍。

2.精密測量系統
      搭建24位Σ-Δ型ADC采樣電路,配合FIR數字濾波器實現:

電流測量:0-1000A量程,±(0.5%rdg+3dgt)精度

電壓測量:0-5V量程,±0.2%FS線性度

時基精度:采用TCXO晶振(±2ppm)確保計時誤差<0.01%

3.智能溫控設計
       創新應用熱管均溫技術,在密閉空間內實現關鍵功率器件溫差<5℃。配合PWM變頻風機控制,噪聲水平降低至65dB(A)(1m距離測量值)。

四、典型應用場景

1.斷路器動作特性測試
      支持IEC62271-100標準要求的短時耐受電流試驗(1s-300s可調),配合專用夾具實現三相聯動測試,滿足40.5kV及以下開關設備的型式試驗需求。

2.CT二次回路驗證
      內置CT變比自校準功能,可自動計算K系數(0.2-10可調),在1000A一次電流下,二次側測量分辨率達1mA,滿足0.2S級互感器校驗要求。

3.電纜熱穩定試驗
      開發智能溫升模型,結合環境溫度傳感器數據,自動補償電流輸出值。實測表明可準確模擬電纜在θ=90℃工作狀態下的載流特性。

五、運維建議

1.定期校準
     建議每6個月使用FLUKE 6100A標準源進行量值溯源,重點校驗500A、1000A兩個特征點。校準時需注意環境溫度應保持在23±5℃,濕度≤75%RH。

2.故障診斷
    常見代碼解析:

E01:IGBT過溫(檢查散熱風道)

E05:ADC采樣異常(執行零點校準)

E12:通訊超時(檢查RS485終端電阻)

3.軟件升級
    支持USB和以太網雙模升級,建議關注以下版本更新:

V2.1.5:優化PID參數自整定算法

V3.0.0:新增IEC60255特性曲線庫

六、結語
      DDA-1000DX通過智能化改造重構了大電流測試設備的技術范式,其創新性的交互設計、精準的控制算法和可靠的安全體系,為電力設備檢測提供了新一代解決方案。隨著數字孿生技術的發展,該平臺還可擴展接入智能變電站數字仿真系統,在新型電力系統建設中具有廣闊應用前景。
